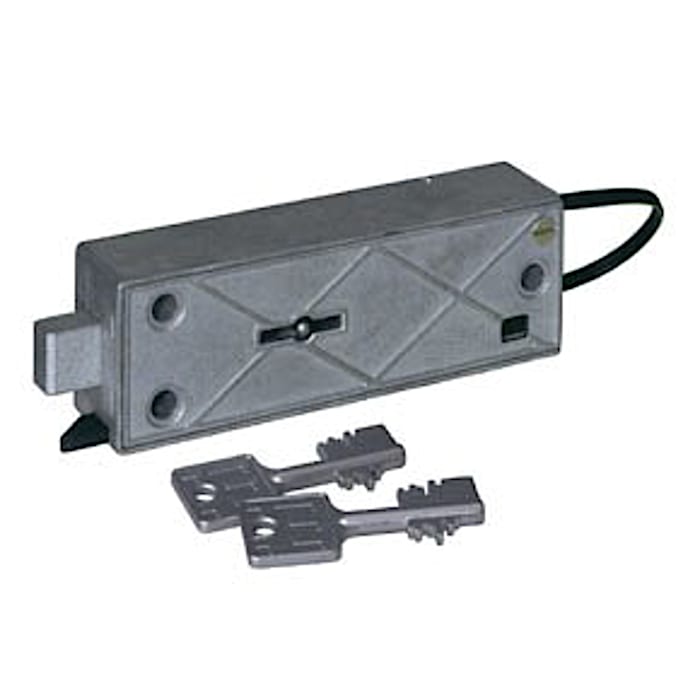

E-lo-safe S

Kilit

• E-lo-safe S - standart - Sipariş numarası: 79101

Seçenekler

• Sabotaj anahtarı
• Kilit kasası ve sürgü yüzeyi işlenmiş
• Konnektör

Kilit fonksiyonu

• Pasif serbest bırakma kontrolü:
  • Merkezi kumandadaki yetkilendirmeden sonra serbest bırakma solenoidinin akım beslemesi hemen başlar. Kilit açıldıktan (anahtar çevrildikten) sonra mevcut besleme kesilir.
• Kasa izleme:
  • Bu konsepti kullanarak kasanın sadece sınırlı bir şekilde izlenmesi mümkündür (örn. kasanın kırılarak açılması).

Anahtar/kilit kontağı (ayrı hat), kablo 5 telli, kullanılabilir uzunluk 200 mm, kablo uçları kalay kaplı

• Arayüz: Giriş
• Fonksiyon elemanı: Serbest bırakma solenoidi
• Özellikler: 360 Ohm, Umin=13 V DC
• Çalışma süresi (OT): 13 V: %100 OT, 24 V: %48 OT



• Arayüz: Çıkış
• Fonksiyon elemanı: Anahtar/kilit kontağı
• Özellikler: Değiştirme kontağı, 50 mA, 30 V DC
• Çalışma süresi (OT): 13 V: %100 OT, 24 V: %48 OT

Alternatif çalışma gerilimi (direnç solenoidi)

• Arayüz: Giriş
• Fonksiyon elemanı: Serbest bırakma solenoidi
• Özellikler: 148 Ohm, Umin=5 V DC
• Çalışma süresi (OT): 6 V: %100 OT, 12 V: %87 OT, 24 V: %15 OT



• Arayüz: Giriş
• Fonksiyon elemanı: Serbest bırakma solenoidi
• Özellikler: 563 Ohm, Umin=20 V DC
• Çalışma süresi (OT): 24 V: %87 OT

Kilit fonksiyonu

• Aktif serbest bırakma kontrolü:
  • Merkezi kontrolde yetkilendirme yapıldıktan sonra kilide bir besleme gerilimi uygulanır. Kilit açma solenoidinin akım beslemesi kilit açıldıktan (anahtar çevrildikten) sonra başlar.
• Kasa izleme:
  • Bu konsepti kullanarak kilit/kasa kutusunu izlemek mümkündür (örneğin kilit manipüle edilmiş veya kutu kırılarak açılmış).

Elektronik kontrollü kilit, kablo 2 telli, kullanılabilir uzunluk 211 mm, kablo uçları kalay kaplı

• Arayüz: Giriş
• Fonksiyon elemanı: Serbest bırakma solenoidi
• Özellikler: 360 Ohm, Umin=13 V DC
• Çalışma süresi (OT): 13 V: %100 OT, 24 V: %48 OT

• Arayüz: Çıkış
• Fonksiyon elemanı: Anahtar/kilit kontağı
• Özellikler: Normalde kapalı, 50 mA, 30 V DC
• Çalışma süresi (OT): 13 V: %100 OT, 24 V: %48 OT

Kilit fonksiyonu

• Pasif serbest bırakma kontrolü:
  • Merkezi kumandadaki yetkilendirmeden sonra serbest bırakma solenoidinin akım beslemesi hemen başlar. Kilit açıldıktan (anahtar çevrildikten) sonra mevcut besleme kesilir.
• Kasa izleme:
  • Bu konsepti kullanarak kasanın sadece sınırlı bir şekilde izlenmesi mümkündür (örn. kasanın kırılarak açılması).

Anahtar/kilit kontağı (ayrı hat), kablo 5 telli, kullanılabilir uzunluk 200 mm, kablo uçları kalay kaplı

• Arayüz: Giriş
• Fonksiyon elemanı: Serbest bırakma solenoidi
• Özellikler: 360 Ohm, Umin=13 V DC
• Çalışma süresi (OT): 13 V: %100 OT, 24 V: %48 OT

• Arayüz: Çıkış
• Fonksiyon elemanı: Anahtar/kilit kontağı
• Özellikler: Değiştirme kontağı, 50 mA, 30 V DC
• Çalışma süresi (OT): 13 V: %100 OT, 24 V: %48 OT
